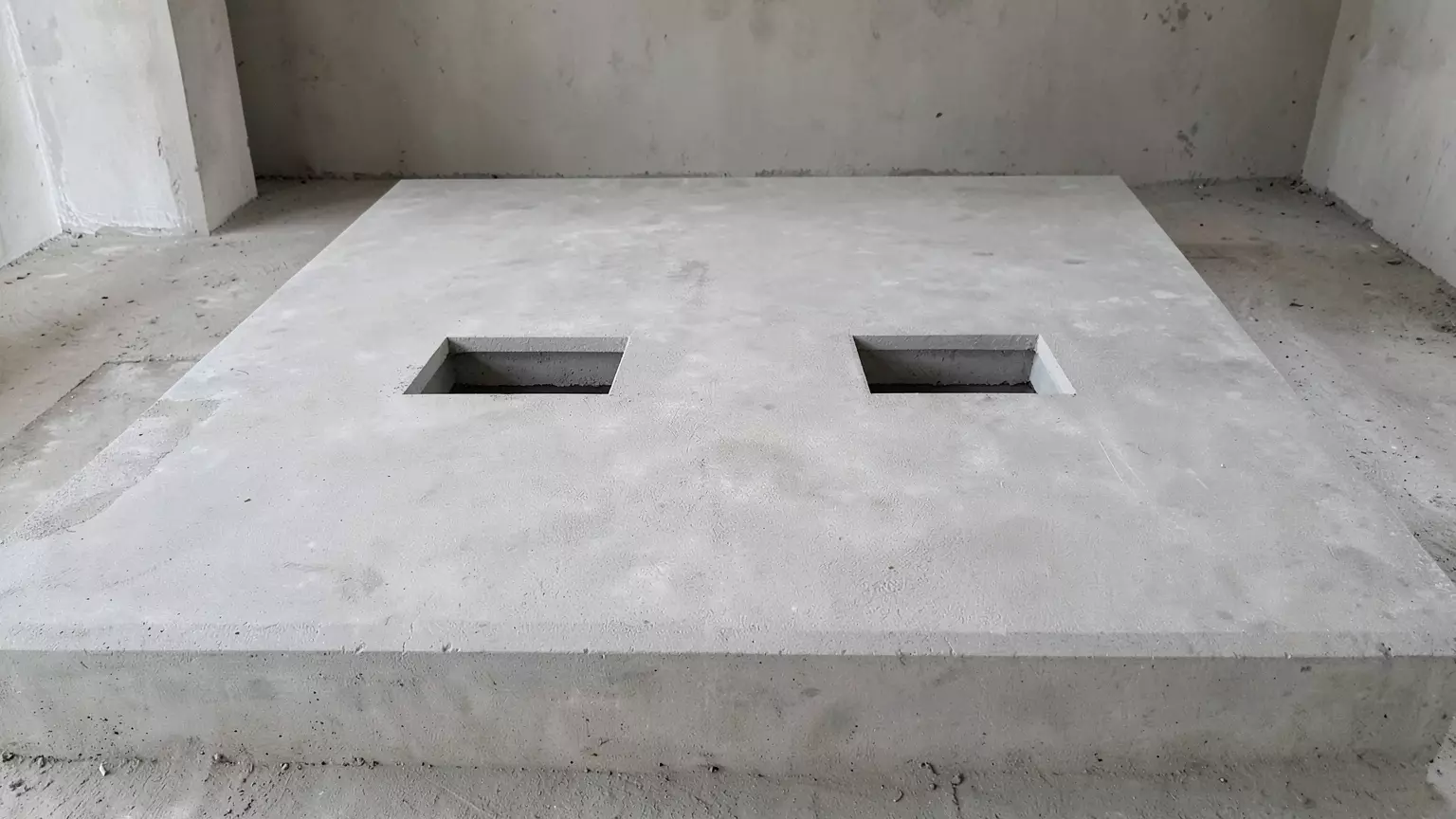

Как проверить технологические проёмы в монолитной плите до бетонирования

До бетонирования монолитной плиты важно проверить не только арматуру и опалубку, но и технологические отверстия, которые должны остаться в готовой конструкции. Проёмы под вентиляционные каналы, стояки и другие вертикальные коммуникации проще сформировать заранее, чем потом нарушать бетон сверлением или резкой.

Сверьте каждый проём с проектом

Начните с планов конструкций и инженерных сетей. Для каждого отверстия должны быть понятны назначение, размеры, координаты относительно осей и высотная отметка. Не ориентируйтесь только на положение перегородок на глаз: после бетонирования даже небольшое смещение может создать конфликт с будущей трассой.

Отдельно проверьте, не попадает ли проём в несущую зону, где изменение конструкции требует решения проектировщика. Самостоятельно переносить отверстие или разрезать рабочую арматуру ради удобного места нельзя.

Проверьте размеры и геометрию

Размер формообразующей вставки должен учитывать не только габарит будущей коммуникации, но и предусмотренный монтажный зазор, изоляцию и способ последующей заделки. Слишком тесный проём осложнит монтаж, а чрезмерный потребует лишнего восстановления конструкции.

• измерьте длину и ширину каждой закладной формы;
• сверьте расстояния от строительных осей;
• проверьте вертикальность боковых поверхностей;
• убедитесь, что верх не выступает там, где будет мешать выравниванию бетона;
• нанесите понятную маркировку назначения.

Если отверстие круглое, контролируют диаметр и положение центра. Для прямоугольного важны обе стороны и диагонали. Замеры лучше записать до заливки, а не полагаться на фотографии.

Как оценить фиксацию перед заливкой

Формообразующий элемент испытывает давление бетонной смеси и вибрацию. Если он закреплён слабо, проём может сместиться, наклониться или изменить размер. Осторожно приложите к заготовке умеренное усилие рукой: заметного люфта быть не должно.

Крепление не должно ухудшать положение арматуры и проектный защитный слой. Если вставка конфликтует со стержнями, проблему нужно согласовать до бетонирования. Нельзя просто отогнуть или удалить мешающую арматуру без проектного решения.

Защитите внутреннюю часть от бетона

Полость будущего проёма должна быть закрыта так, чтобы смесь не затекла внутрь. При этом временная заглушка не должна сама деформироваться от давления. Проверьте края и стыки по всему периметру, особенно снизу, где небольшой зазор трудно заметить сверху.

Учитывайте и способ удаления временной формы. После набора прочности к ней должен оставаться доступ, если конструкция не является несъёмной. Материал не должен создавать ситуацию, когда его приходится выбивать с повреждением кромок готового отверстия.

Что проверить вокруг проёма

Осмотрите арматуру по периметру. Проект может предусматривать дополнительные стержни или другое локальное усиление. Они должны находиться на своих местах, быть закреплены и не прижиматься к формообразующей вставке так, чтобы исчезал защитный слой бетона.

Проверьте расстояние до соседних отверстий, краёв плиты и других закладных элементов. Несколько проёмов, каждый из которых отдельно расположен допустимо, вместе могут образовать ослабленную зону. Такие изменения нельзя оценивать только визуально — при расхождении с проектом требуется проверка конструктора.

Сделайте контроль перед самой подачей смеси

После общей приёмки по плите продолжают ходить рабочие, прокладываются временные проходы и выполняются последние приготовления. Поэтому непосредственно перед бетонированием ещё раз обойдите все отверстия. Сверьте количество, маркировку и координаты, проверьте фиксацию и целостность заглушек.

Полезно сделать общий снимок участка и отдельный кадр каждого проёма с понятной привязкой к осям. Фотография не заменяет измерение, но помогает после заливки восстановить расположение скрытых элементов и подтвердить исходное состояние.

Что осмотреть после бетонирования

После снятия временных элементов проверьте кромки отверстий. На них не должно быть крупных разрушений, рыхлого бетона и участков, где оголилась арматура. Фактический размер и положение снова сравните с проектом до начала монтажа инженерных систем.

Если проём оказался смещён или меньше требуемого, не расширяйте его произвольно. Сначала выясните расположение арматуры и допустимость изменения у проектировщика. Особенно осторожно нужно относиться к отверстиям в несущих плитах и участкам рядом с опорами.

Хорошая проверка технологических проёмов занимает меньше времени, чем последующая переделка железобетона. До заливки важно подтвердить проектное положение, размеры, жёсткую фиксацию, состояние арматуры и защиту от затекания смеси. После бетонирования остаётся только убедиться, что фактический результат соответствует этим данным.
